아두이노스마트 피트니스 트레이너 라이브러리 & 소스코드 파일 다운로드

2021-08-06

※ 아두이노 실행 프로그램이 설치되어 있지 않거나, 아두이노를 처음 접하시는 분들은 아래 버튼을 클릭해 사용법을 확인하시길 바랍니다.

메뉴를 클릭하면 해당 정보로 이동합니다.

스마트 피트니스 트레이너 소스 코드을 정상적으로 작동시키는데 필요한 라이브러리 압축 폴더를 다운받습니다.

피트니스 트레이너 실행에 필요한 라이브러리 파일은 아래와 같습니다.

라이브러리 파일은 게시글의 맨 하단에서 다운받으실 수 있습니다.

다운받았던 라이브러리 압축파일을 아두이노 실행 창에서 적용시킵니다.

다운받았던 압축파일을 클릭해 '열기' 버튼을 선택하면 라이브러리가 정상적으로 추가됩니다.

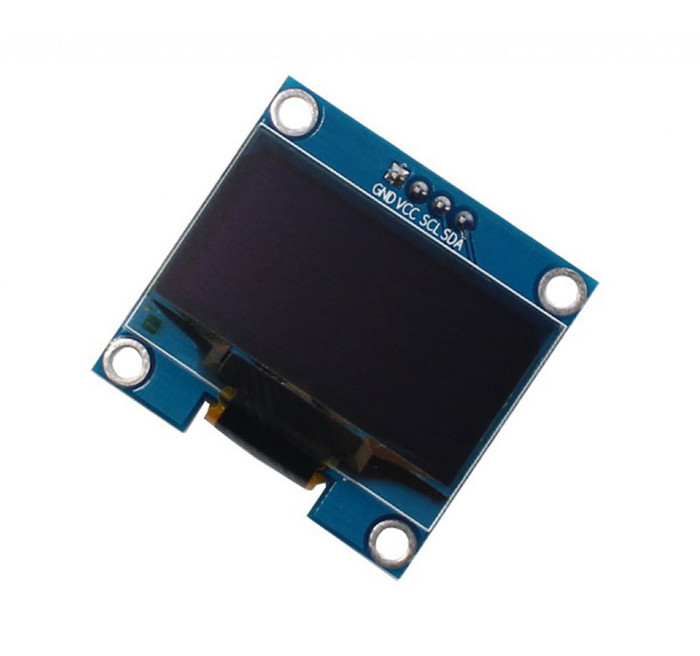

※ 이전에 OLED 모듈 및 자이로 센서의 라이브러리를 설치한 경험이 있다면,

설치되지 않았던 파일만 아두이노에 적용시킵니다.

낱개의 파일로 다운받은 라이브러리 파일을 아두이노 설치 경로(일반적인 경로 : C:\Users\사용자명\Documents\Arduino\libraries)에 복사-붙여넣기하여 파일을 이동시킵니다.

이 때, 다운받았던 라이브러리 파일을 넣되, librarys 폴더 내에서 별도의 폴더를 새로 생성해 파일을 넣어줍니다.

잘못된 예시 ) 파일경로 : Arduino > libraries 폴더에 파일 넣기 X

올바른 예시 ) 파일경로 : Arduino > libraries > 새 폴더 혹은 기존의 폴더에 파일 넣기 O

라이브러리 설치 오류 혹은 설치 후 아두이노 소스 코드 컴파일(업로드) 후 라이브러리 파일로 인하여 나타나는 오류를 확인하실 수 있습니다.

아래 경우에 해당되는 오류가 없다면 우측 배너의 '카톡상담(기술문의)'를 클릭해 해당 오류사항을 카카오톡 채팅방에 남겨주시면 감사하겠습니다.

라이브러리 파일이 정상적으로 설치된 경우

이미 설치되어 있는 라이브러리 파일을 설치하려 한 경우

정확한 오류 사항이 아두이노 실행창에 나타나지 않는 경우, 우측의 [오류 메시지 복사] 버튼을 클릭해 메모장에 해당 오류를 붙여넣기(Ctrl+V) 하여, 문제점이 무엇인지 상세히 살펴볼 수 있습니다.

복수개의 라이브러리가 발견되었을 경우, 아두이노 설치경로에 포함된 libraries 폴더 안의 폴더를 모두 삭제하고, 필요한 라이브러를 재설치해 아두이노 컴파일을 진행하면 정상적으로 사용할 수 있습니다.

정상적으로 설치된 라이브러리 파일이 중복되어 충돌을 일으키는 경우

완성한 스마트 피트니스 트레이너 키트를 작동시키기 위한 소스 코드입니다.

아두이노 소스코드(.ino) 파일은 게시글의 맨 하단에서 다운받으실 수 있습니다.

스마트팜 소스코드 파일 : smart_fitness_belt.ino

방법 1) 다운받았던 소스코드를 더블클릭해 아두이노 실행 창을 생성할 수 있습니다.

방법 2) 아두이노를 먼저 실행한 후 [열기] 버튼을 클릭해 다운받았던 코드를 클릭합니다.

smart_fitness_belt.ino 업로드 후 피트니스 트레이너의 전원을 켜 사용했을 때, 운동 횟수가 측정되지 않을 경우

① MPU6050_raw.zip 파일을 다운받아 실행한 후, 아두이노 보드에 업로드합니다.

② 상단메뉴 [툴 - 시리얼모니터]를 선택하여 센서 동작을 확인 및 초기화합니다.

③ 다시 smart_fitness_belt.ino 파일을 다운받아 실행한 후, 아두이노 보드에 업로드합니다.
