스마트시티 예제2(스마트 그늘막) 소스코드 다운로드 : 소스코드 다운로드

2023-01-26

※게시글의 맨 하단으로 스크롤을 내리면 소스코드를 다운받으실 수 있습니다.

스마트시티 예제 2 - 스마트 그늘막 만들기

LCD 전광판에(I2C LCD) 온도와 습도 수치가 출력되고(온습도센서), 일정 온도 이상일 경우 그늘을 만드는(서보모터) 스마트 그늘막 구성하기

아두이노 스마트시티 실행하기

※ 아두이노 스마트시티 예제 파일을 실행하기 전에 아래 사항이 완료되어 있어야 합니다.

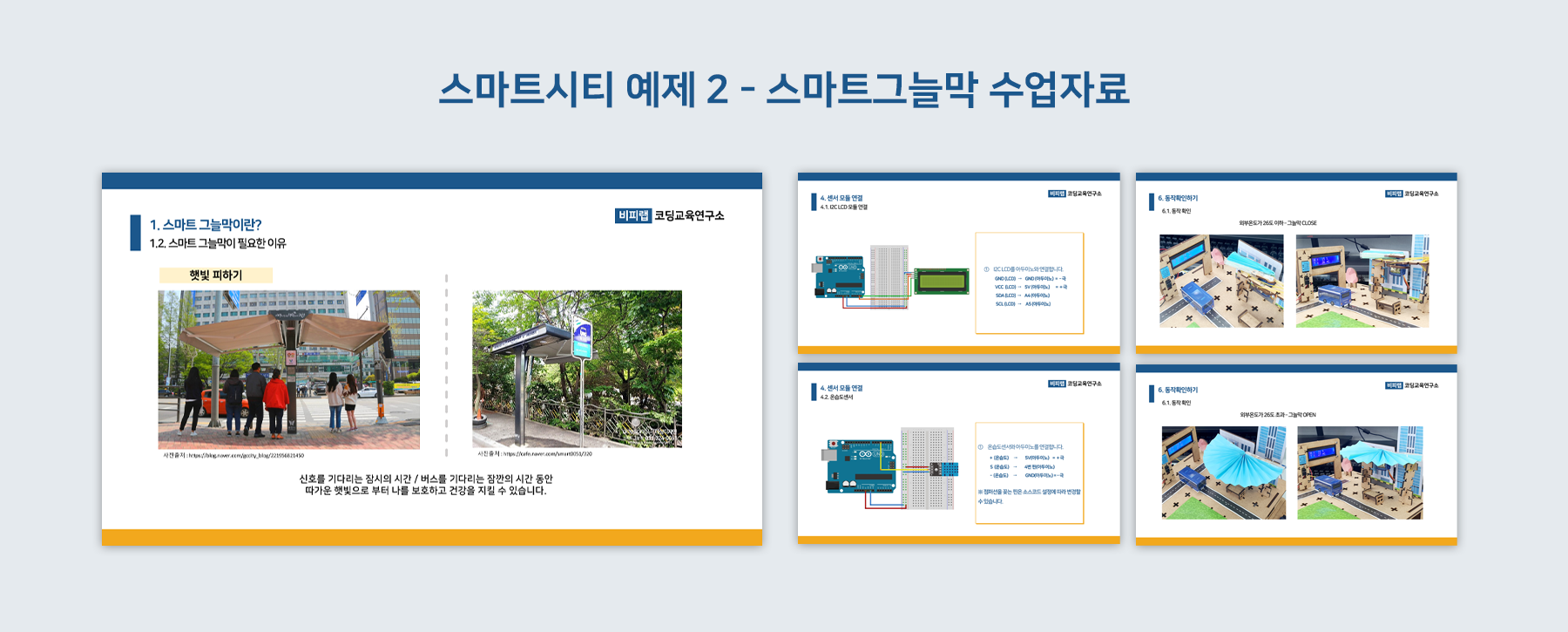

0. 아두이노 스마트시티 예제 2 - 스마트그늘막 수업자료

아두이노 스마트시티 예제 2 - 스마트그늘막 수업자료입니다.

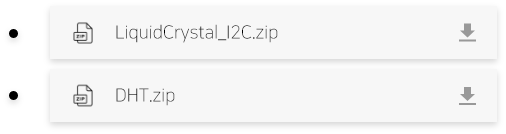

1. 아두이노 스마트시티 예제 2 라이브러리 파일 다운로드

아두이노 스마트시티 예제 2 사용에 필요한 라이브러리를 다운받아 설치합니다. 다운받은 압축파일은 압축을 풀지 않습니다.

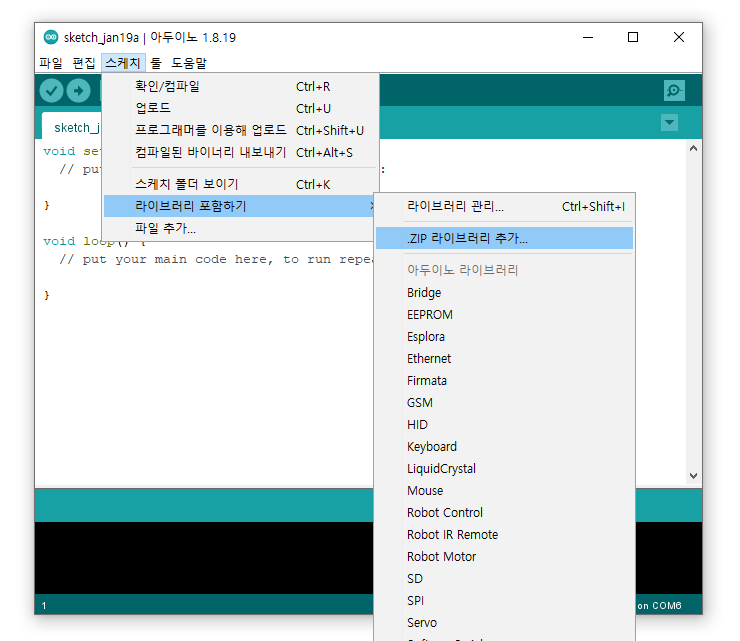

아두이노를 실행한 상태로 상단 메뉴의 스케치 > 라이브러리 포함하기 > .Zip 라이브러리 추가 를 눌러 다운받은 파일들을 추가합니다.

※ 라이브러리 파일을 정상적으로 설치하면, 아두이노 하단에 다음과 같은 문구가 나타납니다.

※ 라이브러리 파일이 이미 있다면, 아두이노 하단에 다음과 같은 문구가 나타납니다.

실행창에 사진과 같은 문구가 뜨니 위와 같은 상황이 발생한다면 기존 라이브러리를 삭제해줍니다.

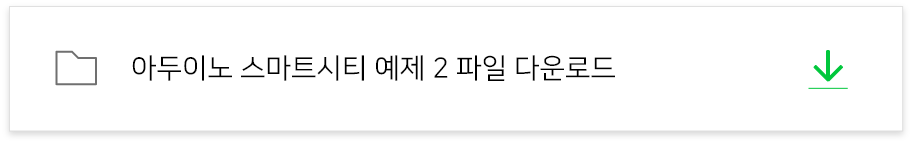

2. 아두이노 스마트시티 예제 2 소스코드(.ino) 파일 다운로드

아두이노 스마트시티 예제 2 사용에 필요한 소스코드를 다운받아 실행합니다.

소스코드를 열어 상단 메뉴의 업로드 버튼을 눌러, 스마트시티 작동을 확인합니다.

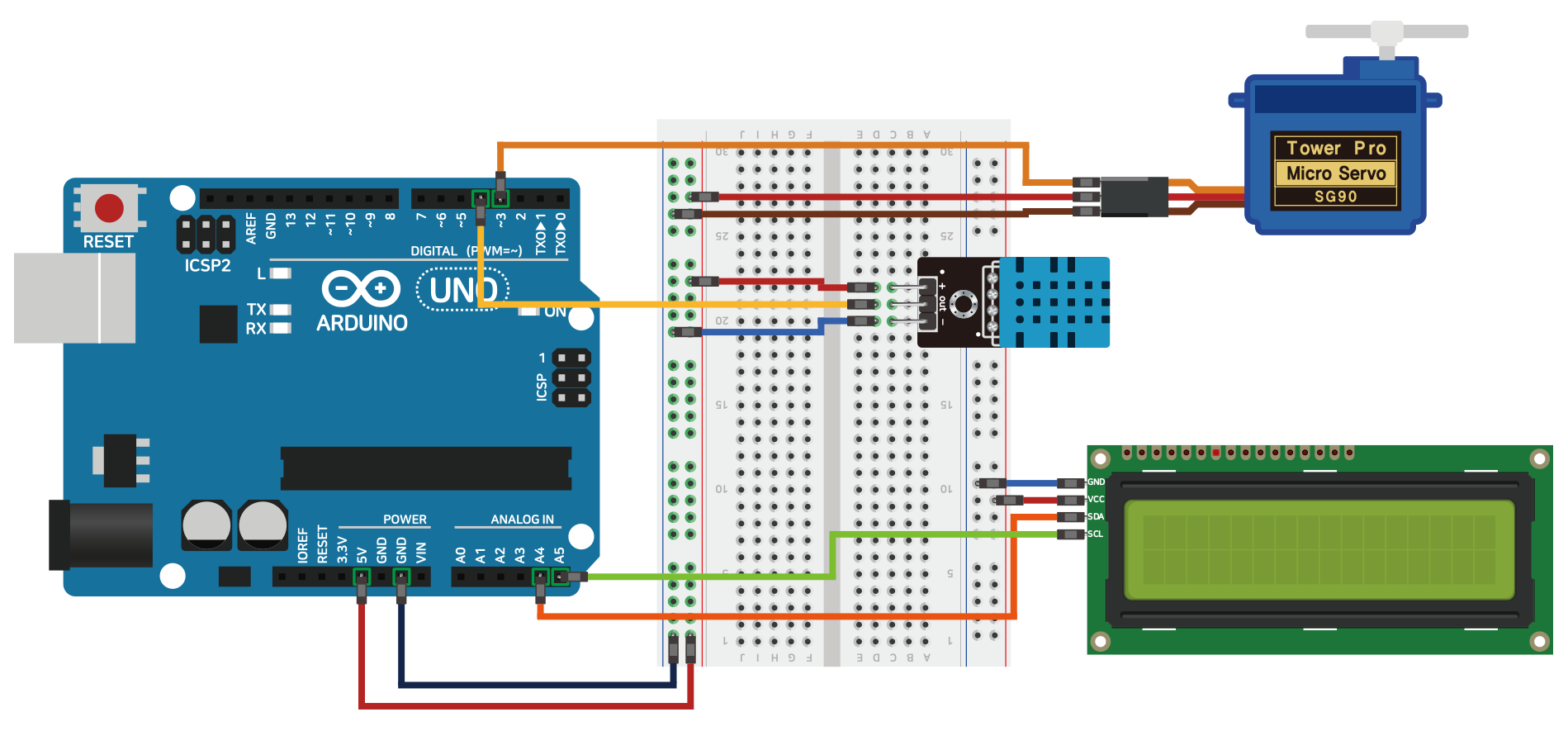

3. 아두이노 스마트시티 예제 2 소스코드(.ino) 회로도

아두이노 스마트시티 예제 2을 정상적으로 작동시키려면, 센서들이 아래와 같이 아두이노와 연결되어 있어야 합니다.

아두이노스마트시티 예제2(스마트 그늘막) 소스코드 다운로드
